名称QGJ1311L-SD双刀直线玻璃切割机

QGJ1311L-SD双刀直线玻璃切割机是根据手机钢化膜、手机盖板、LCD玻璃、家电玻璃、光学用镜等产品的工艺要求设计的双刀自动玻璃切割机。
服务热线 :0769-81289480
在线咨询
扫一扫,与微信对接咨询
厂家实力有效保修质量保障

QGJ1311L-SD双刀直线玻璃切割机

  • 产品详情
  • 规格参数
  • 相关问题
在线咨询

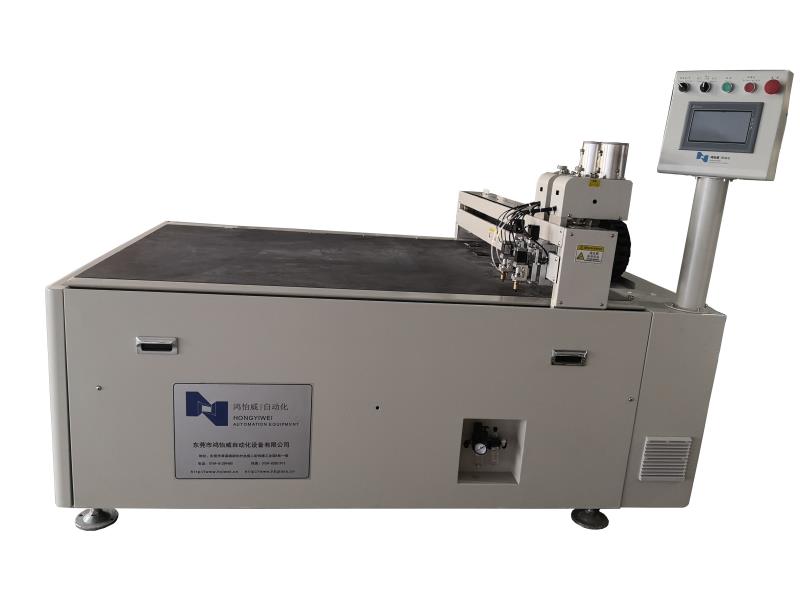

QGJ1311L-SD双刀直线玻璃切割机



     称:   QGJ1311L-SD双刀直线玻璃切割机

     号:   QGJ1311L-SD

L * W * H   2000mm(L)×1480mm(W)×1480mm(H)

工作台高度:    约800mm

     量:    2000Kg

     途:   用于手机钢化膜、手机盖板、LCD玻璃、家电玻璃、光学用镜等产品直线切割;

一、设备概述

QGJ1311L-SD双刀直线玻璃切割机是根据手机钢化膜、手机盖板、LCD玻璃、家电玻璃、光学用镜等产品的工艺要求设计的双刀自动玻璃切割机。QGJ1312L-SD双刀直线玻璃切割机主要针对最大尺寸为1320mmX1120mm的单层玻璃进行直线切割,机器XY方向两把刀同时切割,可一次切割任意多块相同或不相同的玻璃。

本机具有以下特点:

1) 机器台面采用高精度大理石台面,不变形,台面平整度高,台面平整度小于20um

2) Y轴使用高精度精音导轨,并采用伺服和精密丝杆驱动,Y轴单丝杆中心传动,定位精度比双丝杆传动高;X轴使用高精度精音导轨,并采用双伺服驱动器+双直线电机驱动,双刀同时切割;机器运行速度快、双刀切割机产能是市场单头机的两倍,工作平稳且静音好;

3) X横梁为大理石结构,精度高,不变形。

4)刀头升降采用步进电机+丝杆导轨传动,下刀深度精准;切割压力采用高精密低摩擦气缸和精密调压阀控制,确保刀轮切割玻璃压力恒定,提高切割压力的控制精度,提高效率;下刀装有对刀零信号,方便下刀调试。

   5)工作台面根据玻璃最大尺寸设计成长方形,尺寸是:1708mm×1220mm;

6)直线切割产能高,一个班10小时产能在8-10万片左右(4.7-5.5寸手机钢化膜)



二、规格参数

1 工    件   1)最大尺寸        1320*1120mm

2)厚度            0.15mm~8mm

2 工 作 台   1)尺寸            1708mm×1220mm

3 划线精度   ±25um(单指划线精度,不包括裂片后斜边误差)

4 刀轮运行    1) X-轴进给驱动        伺服驱动

               2) X-轴进给传动        直线电机+高精密精音导轨

3) X-轴最大行程       1180mm

4) X-轴进给速度        10mm/sec~1200mm/sec

5) X-轴分辨率          0.001mm/脉冲

6) Y-轴进给驱动        伺服电机

                7) Y-轴进给传动        高精密丝杆加静音导轨

6) Y-轴最大行程        1350mm

7) Y-轴进给速度        10mm/sec~1000mm/sec

8) Y-轴分辨率          0.001mm/脉冲

9) Z-轴进给驱动        步进电机+精密丝杆导轨

10)Z-轴最大行程        10mm

11)转刀装置          步进电机

6控制系统     PLC控制系统 +触摸屏

7 刀    轮   1)材料及形状        钻石刀轮

2)轮状刀片尺寸  刀轮尺寸:φ2.5(外径)×¢0.8(内径)×0.65(厚度)

3)刀头安装轴      ¢0.8mm(直径)×4mm(长度);

8 动力配置      1)电源    3相 AC 380V±20 V,约3.2kW



(用户厂房提供) 2)气源     ≥0.4Mpa,外径Φ8气管

                3)环境温度  22℃±5℃(干燥)



、售后服务

     保修时间:机器验收完成后正常使用情况下一年内保修。消耗品与附属品不属于一年保证期范围内,设备终生维护。
